Les goupilles industrielles : rôle, types et applications
Parmi les éléments de fixation mécanique, les goupilles occupent une place particulière. Moins visibles que les boulons ou les vis, elles interviennent pourtant dans des fonctions critiques : maintenir un alignement précis entre deux pièces, empêcher la rotation relative d'un arbre et d'un moyeu, sécuriser un mécanisme contre un déchargement accidentel, ou encore servir d'éléments de sécurité fusibles destinés à se rompre avant que le reste de l'équipement ne soit endommagé. Comprendre les différents types de goupilles et leurs applications permet de faire les bons choix lors de la conception ou de la maintenance d'assemblages mécaniques.
Les goupilles industrielles se classent en plusieurs grandes familles : cylindriques (parallèles), coniques, élastiques (ou ressort), goupilles fendues et goupilles de sécurité. Chaque type répond à des contraintes mécaniques et des usages spécifiques. Le matériau (acier, inox, laiton) est aussi important que la géométrie pour garantir la durabilité de l'assemblage.
Les goupilles cylindriques : précision et alignement
Les goupilles cylindriques (ou goupilles parallèles) sont les plus répandues dans les assemblages de précision. Elles s'insèrent dans des trous alésés avec un ajustement serré ou avec jeu selon la fonction : un ajustement serré assure un maintien rigide et un positionnement précis, utilisé pour l'alignement de deux pièces usinées (gabarit, bride, corps de vanne). Un ajustement avec jeu facilite le démontage et convient aux assemblages devant être désassemblés régulièrement.
La précision dimensionnelle des goupilles cylindriques est rigoureusement contrôlée. Les normes ISO 8734 (acier trempé) et ISO 8735 (acier non traité) définissent les tolérances applicables selon les classes d'ajustement. Pour les environnements corrosifs ou alimentaires, des goupilles en acier inoxydable ou en matériaux certifiés contact alimentaire sont disponibles auprès de fournisseurs spécialisés comme LGC, qui propose une large gamme de goupilles normalisées pour l'industrie.
| Type de goupille | Fonction principale | Montage | Démontage |
|---|---|---|---|
| Cylindrique serrée | Alignement précis | Force requise | Difficile |
| Cylindrique avec jeu | Repère de position | Simple | Facile |
| Conique | Fixation + centrage | Martelage | Moyen |
| Élastique (ressort) | Fixation rapide | Simple | Facile |
| Fendue de sécurité | Sécurité axiale | Très simple | Très facile |
Les goupilles coniques : fixation et facilité de montage
Les goupilles coniques sont caractérisées par un léger angle (généralement 1:50 ou 2 % de conité) qui leur permet de se bloquer par effet de coin lorsqu'elles sont enfoncées dans leur logement. Ce mécanisme offre un maintien solide tout en facilitant le démontage par poussée depuis le côté opposé. Elles sont fréquemment utilisées pour fixer des pièces de levier sur des arbres, des poignées sur des tiges, ou pour assembler des éléments devant être démontés régulièrement pour maintenance.
L'avantage des goupilles coniques est leur capacité d'auto-centrage : elles s'ajustent légèrement lors du montage pour compenser de légères imperfections d'alésage. Leur principal inconvénient est qu'elles nécessitent un alésage usiné avec la même conité, ce qui représente un coût supplémentaire par rapport à un alésage cylindrique standard.
Choisir et utiliser les goupilles industrielles
- Identifier la fonction de la goupille dans l'assemblage
Alignement et positionnement ? Transmission d'effort ? Sécurité (fusible mécanique) ? Maintien axial ? Chaque fonction oriente vers un type de goupille spécifique. Confondre les types crée des risques de défaillance. - Définir les contraintes mécaniques et environnementales
Efforts en cisaillement, en traction ou en torsion ? Présence de vibrations ? Milieu corrosif ? Température de service ? Ces paramètres conditionnent le choix du matériau et du dimensionnement. - Calculer le diamètre selon la charge à supporter
Une goupille de sécurité (fusible) est dimensionnée pour se rompre à une charge précise, protégeant les autres composants. Une goupille de positionnement est dimensionnée pour résister à l'ensemble des forces appliquées sans déformation. Ces deux approches sont opposées et ne doivent pas être confondues. - Vérifier la tolérance d'ajustement du trou de logement
La précision du trou conditionne directement les performances de la goupille. Un trou trop grand ne garantit pas le maintien ; un trou trop petit rend le montage impossible sans endommager les pièces. Suivre les recommandations de la norme applicable à chaque type de goupille. - Prévoir le remplacement dans le plan de maintenance
Les goupilles de sécurité doivent être remplacées après chaque déclenchement. Les goupilles de positionnement doivent être inspectées lors des révisions et remplacées si des jeux anormaux apparaissent. Stocker les goupilles de rechange les plus courantes pour éviter les immobilisations longues.
Les goupilles de sécurité (ou goupilles fusibles) sont conçues pour rompre à un effort défini afin de protéger une machine d'une surcharge. Après une rupture, elles doivent TOUJOURS être remplacées par des goupilles identiques au diamètre original. Utiliser un diamètre supérieur pour « tenir mieux » ou remplacer par une pièce de résistance mécanique plus élevée annule complètement la fonction de protection et peut provoquer des dommages graves sur l'équipement.
Avant de choisir une goupille pour votre application :
Les goupilles élastiques et fendues
Les goupilles élastiques (aussi appelées goupilles ressort, goupilles cylindriques creuses fendues ou goupilles Spirol pour la variante spiralée) sont des goupilles creuses dont la fente permet une déformation lors de l'introduction dans le trou. Après montage, la pression exercée sur les parois du trou assure un maintien sans risque de démontage accidentel. Elles sont très utilisées dans les mécanismes à faibles efforts, les petits équipements et les applications où le montage doit être rapide et ne nécessite pas d'outillage.

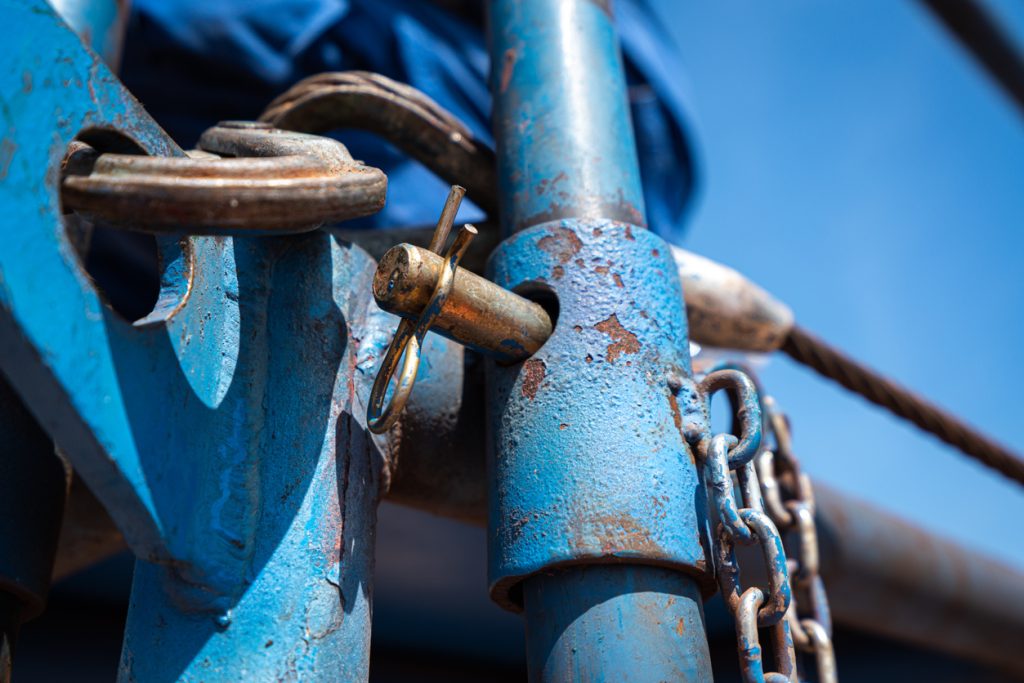

Les goupilles fendues (ou goupilles de sécurité à deux branches) sont de petites tiges métalliques que l'on passe dans un axe puis dont on écarte les extrémités pour empêcher l'axe de sortir de son logement. Elles sont utilisées sur les axes de roues, les goupilles de verrouillage de systèmes hydrauliques, ou partout où un axe doit être maintenu en position sans risque de chute accidentelle.
Vos questions
Quelle différence entre une goupille et une cheville ?
La distinction est principalement sémantique selon les industries et les pays. En mécanique industrielle française, une goupille désigne généralement un élément de fixation ou d'alignement entre deux pièces métalliques, soumis à des contraintes mécaniques précises et normalisé. La cheville est un terme plus large, utilisé aussi bien en menuiserie (cheville en bois), en maçonnerie (cheville de fixation dans le béton) qu'en mécanique. Dans le contexte industriel, goupille est le terme technique précis à utiliser dans les nomenclatures et les cahiers des charges.
Comment retirer une goupille cylindrique serrée endommagée ?
L'extraction d'une goupille cylindrique montée en force nécessite un chasse-goupille de diamètre légèrement inférieur et un marteau. Si la goupille est cassée ou a subi une déformation, l'opération peut nécessiter un perçage partiel suivi d'un extracteur de goujons. Un mauvais démontage risque d'endommager l'alésage et de compromettre le montage de la goupille de remplacement. En cas de difficulté, un atelier de mécanique générale dispose des outillages adaptés.
Peut-on réutiliser une goupille après démontage ?
Pour les goupilles cylindriques non déformées, une réutilisation est possible si elles n'ont pas subi de choc, si leurs dimensions sont dans les tolérances d'origine et si l'alésage n'est pas agrandi. En pratique, les goupilles de grande précision ou de sécurité sont généralement remplacées systématiquement lors de chaque démontage pour garantir le fonctionnement optimal. Le coût unitaire d'une goupille étant généralement faible, le remplacement systématique est souvent préférable au contrôle cas par cas.
Les goupilles industrielles sont des éléments simples en apparence mais dont le choix et la mise en oeuvre exigent une connaissance précise des fonctions mécaniques à assurer. Un mauvais choix ou un dimensionnement incorrect peut compromettre la fiabilité d'un assemblage complet. Pour d'autres ressources sur les équipements et composants industriels, explorez la rubrique Industrie.
