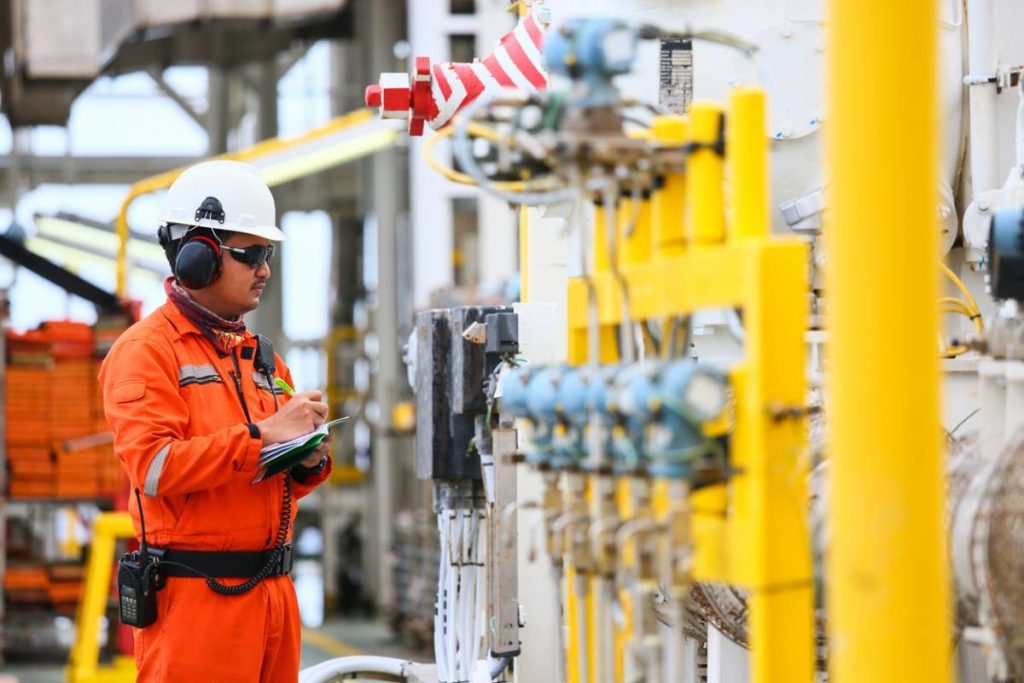

Le rôle des vannes industrielles dans le secteur pétrolier et gazier
Dans l'industrie du pétrole et du gaz, les vannes industrielles jouent un rôle bien plus central que leur apparence ne le laisse supposer. Elles contrôlent les flux de fluides sous haute pression, isolent des portions de réseau en cas d'incident, régulent les débits en temps réel et protègent les équipements en aval. La fiabilité d'une installation pétrolière dépend en grande partie de la qualité et du dimensionnement de ces composants. Une vanne défaillante peut provoquer une fuite, une surpression ou une interruption de production aux conséquences considérables.
Les vannes industrielles dans le pétrole et le gaz remplissent trois fonctions principales : isolation (couper le flux), régulation (moduler le débit) et sécurité (protection contre les surpressions). Le choix d'une vanne doit tenir compte du fluide transporté, des conditions de pression et température, et des exigences de maintenance sur le terrain.
Les principales familles de vannes utilisées dans le secteur
Le secteur pétrolier et gazier utilise une large palette de vannes, chacune adaptée à des conditions spécifiques. La vanne à bille, avec son obturateur sphérique, offre une ouverture et une fermeture rapides avec une très faible perte de charge. Elle est particulièrement répandue dans les conduites de transport de pétrole brut et de gaz naturel. La vanne papillon, plus légère et compacte, est utilisée dans les grandes conduites à faible pression différentielle.
Les vannes à opercule conviennent aux applications d'isolation totale : leur étanchéité est excellente mais elles ne permettent pas une régulation fine du débit. À l'inverse, les vannes à pointeau et les vannes de régulation permettent un contrôle précis du débit, indispensable dans les procédés de raffinage et de traitement du gaz. Enfin, les vannes de sécurité (soupapes de décharge) constituent le dernier rempart contre les surpressions accidentelles.
| Type de vanne | Fonction principale | Pression supportée | Usage typique |
|---|---|---|---|
| Vanne à bille | Isolation rapide | Très haute | Transport brut, gaz |
| Vanne papillon | Isolation légère | Moyenne | Grandes conduites |
| Vanne à opercule | Isolation totale | Haute | Réseau principal |
| Vanne de régulation | Contrôle de débit | Moyenne | Raffinage, traitement |
| Soupape de décharge | Protection surpression | Variable | Sécurité installation |
Les matériaux, un choix critique
Les fluides transportés dans le secteur pétrolier et gazier sont corrosifs, parfois abrasifs, et soumis à des températures extrêmes. Le choix des matériaux de construction d'une vanne conditionne directement sa durée de vie et sa fiabilité en service. L'acier carbone reste le matériau de base pour la plupart des applications standard, mais les environnements avec présence de H2S (gaz sulfureux) nécessitent des aciers alliés résistant à la corrosion sous contrainte.
Pour les fluides particulièrement agressifs (pétrole brut chargé en soufre, gaz corrosifs), les alliages à base de nickel ou les aciers inoxydables de haute qualité sont préférés. Les joints d'étanchéité constituent un autre point critique : leur matière doit être compatible avec le fluide et résistante aux cycles thermiques. Un joint défaillant est souvent la première cause de fuite sur une installation en service.
Les étapes d'un bon dimensionnement de vanne
- Définir les conditions de service
Pression maximale, température de fonctionnement, nature du fluide (viscosité, présence de solides en suspension, corrosivité). Ces données conditionnent tous les choix suivants. - Sélectionner le type de vanne adapté à la fonction
Isolation seule, régulation du débit ou protection contre les surpressions : chaque fonction correspond à une famille de vannes spécifique. Mélanger les usages crée des risques opérationnels. - Choisir les matériaux en fonction des fluides
Vérifier la compatibilité chimique entre le corps de la vanne, les joints et le fluide transporté. Consulter les tables de compatibilité chimique du fabricant. - Intégrer les contraintes d'actionnement
Manuel, électrique, pneumatique ou hydraulique selon les besoins d'automatisation et l'accessibilité du point d'installation. Les vannes en zones dangereuses doivent répondre à des certifications ATEX. - Planifier la maintenance dès la conception
Accès aux presse-garnitures, disponibilité des pièces de rechange, fréquence d'inspection requise. Une vanne difficile à entretenir finit par ne plus l'être, ce qui génère des risques d'incident.
Dans le secteur pétrolier et gazier, les vannes critiques sont soumises à des normes internationales strictes : API 6D pour les vannes de conduite, API 6A pour les têtes de puits, ISO 14313 pour les vannes de pipeline. Le respect de ces standards est une exigence contractuelle et réglementaire dans la quasi-totalité des projets.
Pour une sélection de vanne industrielle adaptée, avez-vous vérifié :
Surveillance et maintenance : les bonnes pratiques
Une vanne industrielle correctement sélectionnée et installée doit faire l'objet d'une surveillance régulière. Les programmes de maintenance préventive incluent l'inspection visuelle des presse-garnitures, le contrôle du couple d'actionnement, la vérification de l'étanchéité externe et interne à intervalles définis par le fabricant et les réglementations locales. Dans les zones soumises à des contraintes thermiques importantes, les dilatations différentielles peuvent provoquer des fuites aux raccordements : un point de vigilance particulier est nécessaire lors des remises en service après arrêt.
L'essor de l'instrumentation numérique permet aujourd'hui d'intégrer des capteurs de surveillance sur les vannes critiques : détection de fuite, mesure du couple, suivi de l'usure des joints en temps réel. Ces solutions réduisent les interventions curatives d'urgence et permettent une planification plus fine des arrêts de maintenance.
Vos questions
Quelle différence entre une vanne d'arrêt et une vanne de régulation ?
Une vanne d'arrêt est conçue pour fonctionner en position tout ouvert ou tout fermé. Elle offre une excellente étanchéité mais n'est pas adaptée à un positionnement intermédiaire prolongé. Une vanne de régulation, au contraire, est conçue pour fonctionner à des ouvertures partielles variables, permettant un contrôle précis du débit. Utiliser une vanne d'arrêt en position intermédiaire provoque une érosion rapide de l'obturateur.
Comment choisir entre une vanne manuelle et une vanne automatisée ?
Les vannes manuelles conviennent aux manoeuvres peu fréquentes et aux applications accessibles. L'automatisation devient nécessaire lorsque la vanne doit répondre à des signaux de procédé en temps réel, est localisée dans une zone inaccessible ou dangereuse, ou doit agir dans un délai inférieur au temps de réaction humaine (cas des vannes de sécurité automatiques). Le surcoût de l'actionnement est généralement rentabilisé par la réduction des risques opérationnels.
Quel est l'impact des vannes défaillantes sur la production pétrolière ?
Une vanne défaillante peut provoquer une interruption partielle ou totale de la production, une fuite de fluide avec risque environnemental et sécuritaire, ou une perte de contrôle sur un procédé critique. Dans les installations offshore notamment, une vanne de sécurité hors service peut contraindre à l'arrêt complet d'une plateforme. Le coût d'une défaillance dépasse généralement de loin celui de la maintenance préventive.
Les vannes industrielles sont des composants discrets mais absolument stratégiques dans le secteur pétrolier et gazier. Leur sélection rigoureuse, leur installation correcte et leur maintenance régulière conditionnent directement la sécurité des installations et la continuité de la production. D'autres sujets sur l'industrie et les équipements techniques sont disponibles dans la rubrique Industrie.
