Machine à mesurer tridimensionnelle : rôle et fonctionnement

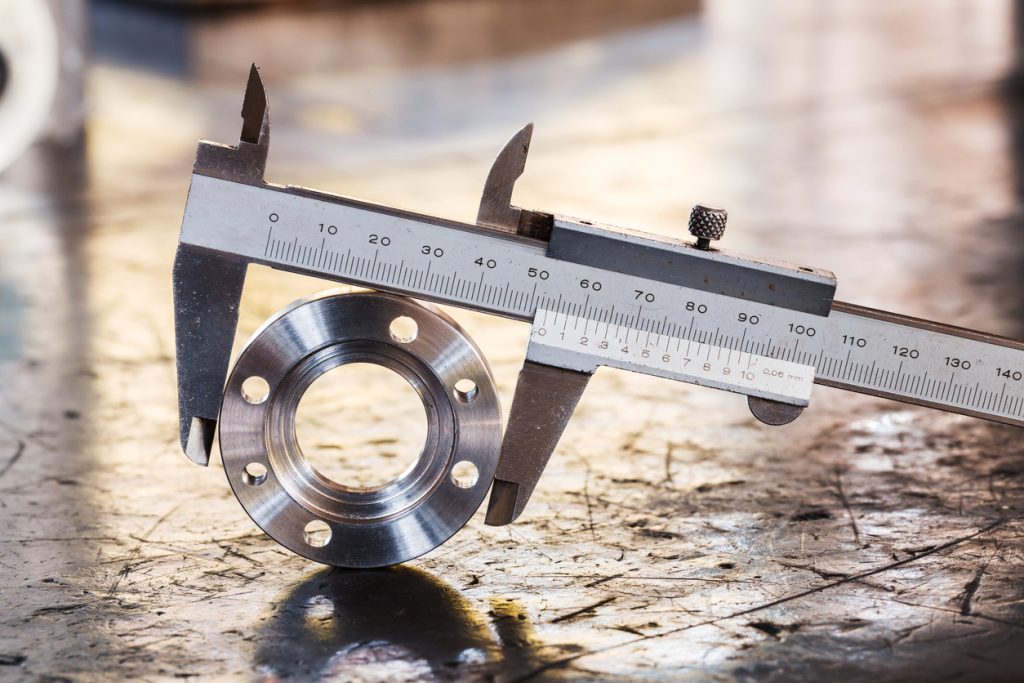

La machine à mesurer tridimensionnelle, souvent abrégée en MMT, est un équipement de métrologie dimensionnelle qui permet de mesurer avec précision les caractéristiques géométriques d'une pièce mécanique dans un espace en trois dimensions. Contrairement aux instruments de mesure traditionnels comme le pied à coulisse ou le micromètre, qui mesurent des dimensions dans un seul sens à la fois, la MMT peut relever des milliers de points de mesure sur une pièce et reconstituer sa géométrie complète en trois dimensions. Elle est devenue un équipement central dans les laboratoires de métrologie des industries de haute précision : aéronautique, automobile, industrie médicale, sous-traitance de précision. Sa capacité à mesurer des formes complexes, des tolérances serrées et à produire des rapports de mesure complets et traçables en fait un outil indispensable là où la qualité géométrique des pièces est critique. Comprendre son fonctionnement et ses applications permet de mieux évaluer dans quels contextes son acquisition ou l'appel à un prestataire de métrologie externe est justifié.
La machine à mesurer tridimensionnelle (MMT) mesure les caractéristiques géométriques d'une pièce dans les trois dimensions de l'espace. Elle est indispensable pour contrôler des formes complexes (alésages, profils gauches, assemblages multi-composants) avec des tolérances serrées inférieures au dixième de millimètre. Son principal avantage sur les instruments manuels est la répétabilité, la traçabilité des mesures et la possibilité de comparer automatiquement les résultats aux tolérances de la définition CAO de la pièce.
Comment fonctionne une machine à mesurer tridimensionnelle

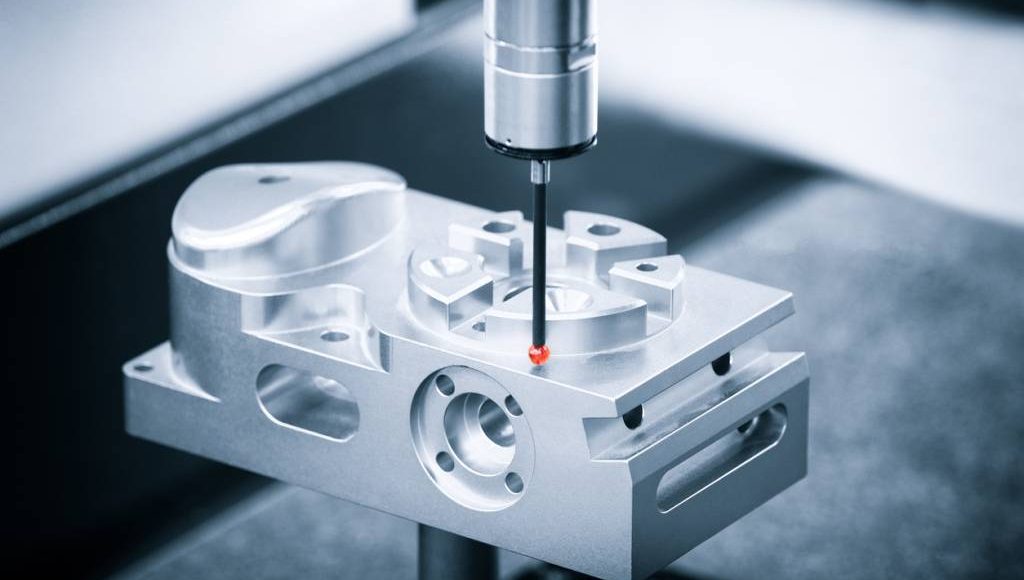

Une MMT se compose de trois éléments principaux : le bâti mécanique (souvent en granite pour sa stabilité thermique et sa rigidité), le système de déplacement dans les trois axes (X, Y, Z), et la tête de mesure qui entre en contact avec la pièce. Cette tête de mesure est équipée d'un palpeur, c'est-à-dire d'un contact mécanique de précision (bille en rubis, par exemple) qui touche la surface de la pièce à des points précis. Chaque contact déclenche l'enregistrement des coordonnées exactes du point touché dans l'espace. L'ensemble des points ainsi relevés est traité par un logiciel de métrologie qui en déduit les dimensions, les angles, les distances et les formes géométriques de la pièce, puis les compare aux tolérances spécifiées dans le plan de définition.
Les MMT modernes peuvent être équipées de têtes de mesure à balayage continu (scanning), qui permettent de relever en continu des milliers de points par seconde le long d'un profil. Cette technique, plus rapide que la prise de points discrets, est particulièrement utile pour mesurer des formes libres ou des surfaces gauches. Des MMT à mesure optique, sans contact, existent également : elles utilisent des lasers ou des caméras pour relever les coordonnées de surfaces sans les toucher, ce qui est indispensable pour des pièces fragiles (membranes, joints élastomères) ou des surfaces optiques. La plupart des MMT professionnelles sont désormais pilotées par ordinateur (DMIS ou équivalent) et peuvent exécuter des programmes de mesure automatiques sur des séries de pièces.
Les secteurs industriels qui utilisent les MMT
L'aéronautique est probablement le secteur où la MMT est la plus présente et la plus exigeante. Les pièces aéronautiques (aubes de turbine, carters de moteur, pièces de structure) sont soumises à des tolérances souvent inférieures à 0,05 mm et doivent être entièrement traçables, depuis la mesure jusqu'à la livraison. Chaque pièce est mesurée et un rapport de contrôle complet est archivé. L'industrie automobile est également une utilisatrice intensive de MMT, à la fois pour le contrôle de prototypes lors des phases de développement et pour le contrôle en série des pièces mécaniques critiques (culasses, vilebrequins, boîtes de vitesses). Les constructeurs imposent souvent à leurs sous-traitants de disposer de MMT certifiées et de capacités de mesure vérifiables.
L'industrie médicale (implants, instruments chirurgicaux, prothèses) utilise aussi intensivement les MMT en raison des exigences réglementaires strictes (normes ISO 13485, FDA). Chaque lot de pièces doit être mesuré et les résultats archivés pendant des années. L'industrie des moules et outillages, qui produit les équipements utilisés pour fabriquer d'autres pièces, est également une utilisatrice importante : la précision du moule conditionne directement la qualité des pièces moulées. Des prestataires de services en métrologie, comme Batyfrance, interviennent dans ces environnements industriels exigeants pour réaliser des contrôles dimensionnels sur des équipements lourds ou des pièces de grandes dimensions difficiles à déplacer en laboratoire.
| Type de MMT | Usage principal | Avantage | Limite |
|---|---|---|---|
| MMT à contact (palpeur) | Contrôle de pièces mécaniques standard | Précision élevée, bonne répétabilité | Moins adapté aux surfaces fragiles |
| MMT à scanning | Formes libres, profils complexes | Vitesse de mesure élevée, densité de points | Plus coûteuse, logiciel complexe |
| MMT optique sans contact | Pièces fragiles, surfaces optiques | Aucun contact, mesure rapide | Moins précise sur les arêtes vives |
| MMT portable (bras articulé) | Grandes pièces, mesure en atelier | Flexibilité, transport possible | Précision inférieure aux MMT fixes |
| Scanner 3D (photogrammétrie) | Rétro-ingénierie, grandes surfaces | Très grande surface, déplacement possible | Précision plus faible, environnement critique |
Critères de choix pour investir dans une MMT
L'acquisition d'une MMT représente un investissement significatif (de 30 000 € pour une machine d'entrée de gamme à plusieurs centaines de milliers d'euros pour les modèles les plus performants). Avant d'investir, il faut évaluer honnêtement le volume de pièces à contrôler, la criticité des tolérances en jeu et les exigences contractuelles des clients. Si les contrôles dimensionnels complexes sont ponctuels, le recours à un laboratoire de métrologie externe (prestataire certifié) est souvent plus économique que l'achat d'une MMT et la formation d'un opérateur qualifié. Si les contrôles sont fréquents et intégrés au flux de production, l'investissement en propre se justifie plus facilement.
Le choix de la machine doit être guidé par la taille maximale des pièces à mesurer (la MMT doit être plus grande que la pièce avec une marge de sécurité), l'incertitude de mesure requise (au moins 3 à 5 fois inférieure à la tolérance la plus serrée à contrôler), et la cadence souhaitée. L'environnement de la salle de métrologie est aussi déterminant : les MMT de précision nécessitent une température stabilisée (typiquement 20 °C ± 1 °C) pour conserver leur précision, car le granite et les pièces métalliques se dilatent avec la température. Une salle de métrologie mal climatisée peut annuler les avantages d'une machine très précise.
- Identifier les besoins de mesure précis
Lister les types de pièces à contrôler, leurs dimensions maximales, les caractéristiques géométriques à mesurer (diamètres, planéités, positions, profils) et les tolérances les plus serrées. Ce cahier des charges permettra de dimensionner correctement la MMT. - Choisir entre achat, location et sous-traitance
Comparer le coût de propriété d'une MMT (achat, installation, calibrage annuel, maintenance, formation) au coût de la sous-traitance des contrôles à un laboratoire externe. Pour des volumes inférieurs à quelques centaines de pièces par mois, la sous-traitance est souvent plus économique. - Prévoir l'environnement de mesure adapté
Une MMT de précision nécessite une salle climatisée, isolée des vibrations et des courants d'air. Anticiper les travaux d'aménagement nécessaires avant l'installation. - Former les opérateurs et rédiger les gammes de mesure
Une MMT ne produit des résultats fiables que si les opérateurs sont formés à son utilisation et si les programmes de mesure sont validés. Prévoir une période de qualification de 3 à 6 mois après l'installation.
Checklist avant d'investir dans une MMT :
FAQ
Quelle différence entre une MMT et un bras de mesure articulé ?
Une MMT fixe offre une précision supérieure (incertitude typiquement inférieure à 2 µm sur une machine de laboratoire) mais ne peut mesurer que des pièces apportées dans sa zone de mesure. Le bras de mesure articulé est portable : on peut l'emmener auprès de la pièce, ce qui est indispensable pour des grandes structures fixées ou pour un usage en atelier. Sa précision est inférieure (incertitude de 0,05 à 0,1 mm selon le modèle), ce qui le réserve aux contrôles où les tolérances sont moins serrées.
Combien coûte la calibration annuelle d'une MMT ?
La calibration annuelle d'une MMT, réalisée par un laboratoire accrédité COFRAC (en France) ou équivalent, coûte généralement entre 1 500 et 5 000 € selon la taille de la machine et l'étendue du calibrage. Ce coût est récurrent et incontournable pour maintenir la traçabilité métrologique des mesures, exigée par les normes qualité (ISO 9001, IATF 16949). Il faut également prévoir la vérification intermédiaire (auto-contrôle avec des étalons de référence) qui est réalisée plus fréquemment en interne.
Une PME peut-elle justifier l'achat d'une MMT ?
Oui, sous certaines conditions. Si la PME est sous-traitante de rang 1 ou 2 dans l'aéronautique, l'automobile ou le médical, ses clients exigeront souvent qu'elle dispose de capacités de mesure en propre et certifiées. Dans ce cas, l'investissement est non négociable. En dehors de ces secteurs, le point de rentabilité d'une MMT se situe autour de 200 à 400 pièces contrôlées par mois, selon la complexité des mesures. En deçà, la sous-traitance à un laboratoire externe reste préférable.
La machine à mesurer tridimensionnelle est bien plus qu'un simple instrument de contrôle : elle est le garant de la conformité et de la traçabilité des pièces dans les industries de précision. Son choix, son installation et son exploitation demandent une expertise métrologique sérieuse. Pour d'autres sujets liés aux équipements et aux process industriels, la rubrique Industrie propose des guides pratiques sur la qualité, la maintenance et la performance des sites de production.
