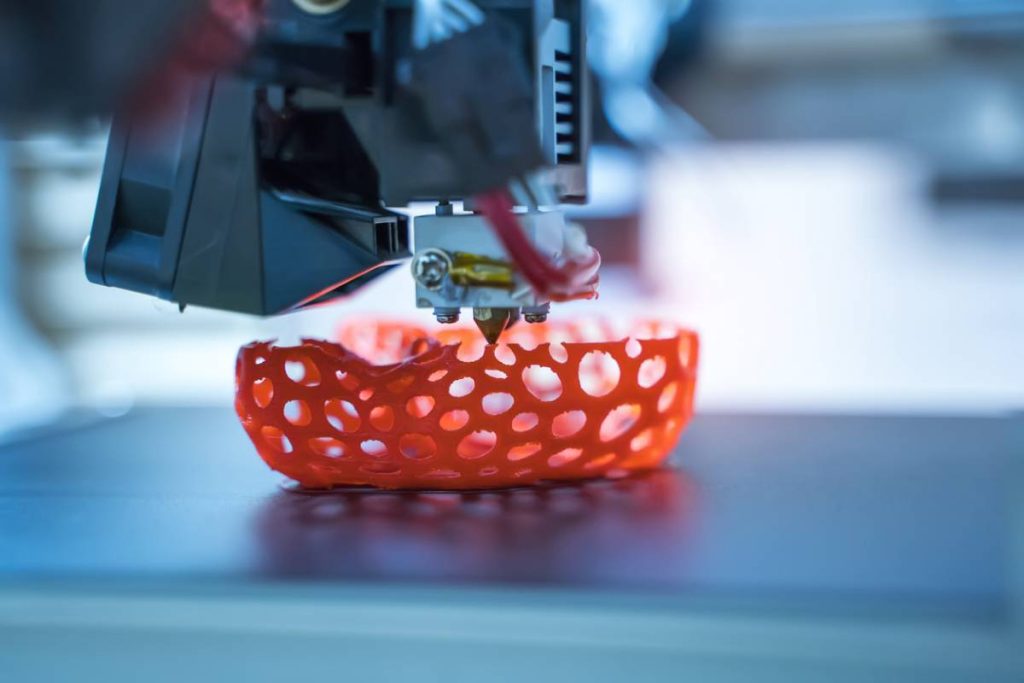

Industrie : utiliser une imprimante 3D pour le prototypage
L'impression 3D a profondément changé la façon dont les industriels conçoivent et valident leurs produits. Là où un prototype nécessitait autrefois plusieurs semaines d'usinage et un coût conséquent, l'impression 3D permet d'obtenir une pièce physique en quelques heures à partir d'un fichier numérique. Cette rapidité révolutionne le cycle de développement, permet de tester plusieurs variantes en parallèle et réduit considérablement le coût des itérations. Pour autant, toutes les technologies d'impression 3D ne se valent pas, et certaines limitations restent importantes à connaître avant d'investir. Voici comment utiliser l'impression 3D pour le prototypage industriel.
L'impression 3D pour le prototypage permet des cycles d'itération rapides, un coût nettement réduit par rapport à l'usinage, et une liberté de forme impossible autrement. Ses limites : les matériaux disponibles restent moins performants que la production série, et la précision dimensionnelle varie selon la technologie.
Pourquoi l'impression 3D a changé le prototypage
Avant l'impression 3D, prototyper une pièce industrielle signifiait mobiliser une machine-outil, un opérateur qualifié et plusieurs jours de travail. Ce délai et ce coût limitaient naturellement le nombre d'itérations possibles : on concevait minutieusement sur ordinateur avant de produire le prototype, puis on corrigeait si nécessaire en une ou deux passes. L'impression 3D supprime cette contrainte. Un ingénieur peut modifier le fichier CAO en quelques heures, lancer l'impression et avoir le prototype entre les mains le lendemain. Cette vitesse d'itération accélère la conception et autorise une expérimentation bien plus large.
La liberté de forme est l'autre avantage majeur. L'usinage traditionnel a des contraintes géométriques : certaines formes intérieures complexes, les canaux internes, les géométries en contre-dépouille, sont très difficiles ou impossibles à usiner. L'impression 3D n'a pas ces limitations : elle construit couche par couche et peut produire des formes que nul autre procédé ne peut réaliser. Pour valider des géométries complexes, des flux internes ou des assemblages avant d'investir dans l'outillage définitif, cet avantage est décisif et change le périmètre du possible en prototypage.
| Technologie | Matériaux | Usage prototypage |
|---|---|---|
| FDM (dépôt) | Plastiques (PLA, ABS) | Formes, validation géométrique |
| SLA / DLP (résine) | Résines photosensibles | Détails fins, rendu surface |
| SLS (poudre) | Nylon, polyamide | Pièces fonctionnelles |
| Métal (SLM/DMLS) | Acier, titane, aluminium | Proto métal haute performance |
Intégrer l'impression 3D dans son processus
- Identifiez les phases du cycle de développement où le prototypage accélère la validation.
- Choisissez la technologie adaptée au niveau de détail et aux propriétés requises.
- Préparez les fichiers CAO avec les tolérances et orientations optimales.
- Validez la pièce en testant la géométrie, l'assemblage ou la fonction.
- Itérez rapidement en modifiant le fichier et relançant l'impression si nécessaire.
Un prototype en impression 3D ne se comporte pas toujours comme la pièce de production finale. Les matériaux ont des propriétés mécaniques différentes de l'acier usiné ou de la pièce moulée. Ne tirez pas de conclusions définitives sur les performances mécaniques d'un prototype plastique pour une pièce qui sera finalement en métal. Le prototype 3D valide la forme et l'assemblage, rarement les performances finales.
Votre utilisation du prototypage 3D est-elle optimisée ?
Cochez chaque pratique déjà intégrée.
Choisir la bonne technologie
L'impression 3D recouvre des technologies très différentes. Le dépôt de filament fondu (FDM) est la plus accessible et la moins coûteuse, idéale pour valider rapidement des formes et des assemblages en plastique. La stéréolithographie (SLA) et les technologies résine offrent un niveau de détail et une qualité de surface supérieurs, utiles pour des pièces d'apparence ou des prototypes fonctionnels fins. Le frittage de poudre (SLS) produit des pièces plus robustes en nylon, sans support d'impression, permettant des géométries très libres. L'impression métal (SLM, DMLS) s'adresse aux pièces haute performance, mais à un coût et une complexité bien supérieurs.
Le choix de la technologie dépend de l'objectif du prototype. Pour une validation purement géométrique, le FDM en plastique suffit largement. Pour un rendu de surface proche du produit final ou des détails fins, la résine s'impose. Pour des tests fonctionnels sur des pièces en conditions proches du réel, le SLS ou le métal entrent en jeu. En interne ou sous-traitée, la question du coût par impression, du volume de prototypes et de la fréquence des besoins orientera également la décision d'investir dans un équipement propre ou de recourir à des prestataires.
Intégrer le 3D dans la chaîne de développement
Le plein potentiel de l'impression 3D se réalise quand elle est intégrée dès la phase de conception, pas seulement en bout de processus. En impliquant l'impression 3D tôt, on peut valider les concepts à un stade où les modifications sont peu coûteuses, explorer plusieurs variantes en parallèle et impliquer les équipes de fabrication et d'assemblage dans la validation des prototypes. Cette approche collaborative, facilitée par la rapidité des cycles d'impression, réduit les mauvaises surprises en phase de production et améliore la qualité finale du produit.
La gestion des fichiers et des versions est un aspect souvent négligé dans les équipes qui découvrent le prototypage 3D. Avec la facilité de modifier et d'imprimer, on peut rapidement perdre la trace de quelle version d'un fichier correspond à quel prototype physique. Mettre en place un minimum de traçabilité dans les nommages de fichiers et l'archivage des configurations évite les confusions. Ce soin dans la documentation technique est la garantie que les enseignements tirés de chaque prototype alimentent vraiment l'amélioration du produit, et ne restent pas dans les têtes.
Questions courantes
Faut-il acheter une imprimante 3D ou sous-traiter ?
Le prototype 3D peut-il remplacer un prototype usiné ?
Quels logiciels utiliser pour préparer un fichier d'impression 3D ?
L'impression 3D pour le prototypage industriel est un outil dont aucun bureau d'études ne peut aujourd'hui se passer. Rapidité d'itération, liberté de forme, coût réduit : ses avantages sont concrets et mesurables. En choisissant la bonne technologie selon l'objectif, en intégrant le prototypage 3D tôt dans le cycle de développement et en gardant un esprit lucide sur ses limites, on accélère considérablement la mise au point des produits tout en maîtrisant les coûts. La rubrique Industrie regroupe d'autres articles sur les outils et méthodes de l'industrie moderne.
