Quel chemin de roulement choisir pour installer un pont roulant suspendu ?

Choisir le bon chemin de roulement pour un pont roulant suspendu ne se résume pas à sélectionner un profil de rail dans un catalogue. Vous devez composer avec la géométrie de votre bâtiment, les charges réelles en service, les contraintes réglementaires et la durabilité attendue de l'installation. Ce guide vous accompagne pas à pas dans cette démarche, en partant des fondamentaux mécaniques jusqu'aux critères de conception les plus fins, pour que votre choix soit à la fois sûr, performant et pérenne.

Quel rôle joue le chemin de roulement dans une structure de levage suspendue ?

Dans une configuration suspendue, le chemin de roulement n'est pas simplement un rail posé au sol ou sur une semelle : il est accroché sous les poutres de la charpente porteuse, ce qui en fait le point de liaison direct entre la structure du bâtiment et le mécanisme de déplacement du pont. Cette position haute modifie profondément la nature des sollicitations transmises. Les efforts verticaux liés à la charge utile, le poids propre du pont et les effets dynamiques lors des phases d'accélération ou de freinage se reportent intégralement sur les fixations supérieures du rail.

Le chemin de roulement assure trois fonctions simultanées : guider les galets ou les roues du pont sur toute la longueur de la travée, transmettre les charges à la structure porteuse sans déformation excessive, et garantir la continuité géométrique du trajet pour éviter les à-coups mécaniques. Un mauvais alignement, même de quelques millimètres, génère des contraintes parasites qui usent prématurément les galets, les rails et les organes de translation.

Le choix d'un chemin de roulement pour pont roulant adapté conditionne directement la sécurité et la fluidité des opérations de manutention. Vous ne pouvez pas dissocier la sélection du rail de l'analyse de la structure qui le supporte : rigidité des poutres, espacement des appuis, nature des assemblages. C'est cette vision d'ensemble qui distingue une installation fiable d'une installation qui génère des coûts de maintenance récurrents.

Quels types de rails et de poutres conviennent à cette configuration ?

Les profils utilisés pour les chemins de roulement de ponts roulants suspendus se répartissent en deux grandes familles. Les profils laminés standards (IPE, HEA, HEB) offrent une bonne rigidité à l'âme et une semelle inférieure sur laquelle les galets du pont viennent rouler directement. Les profils plats ou en T soudés s'utilisent davantage pour les monorails légers, où la charge unitaire reste modérée et où le gabarit disponible est réduit.

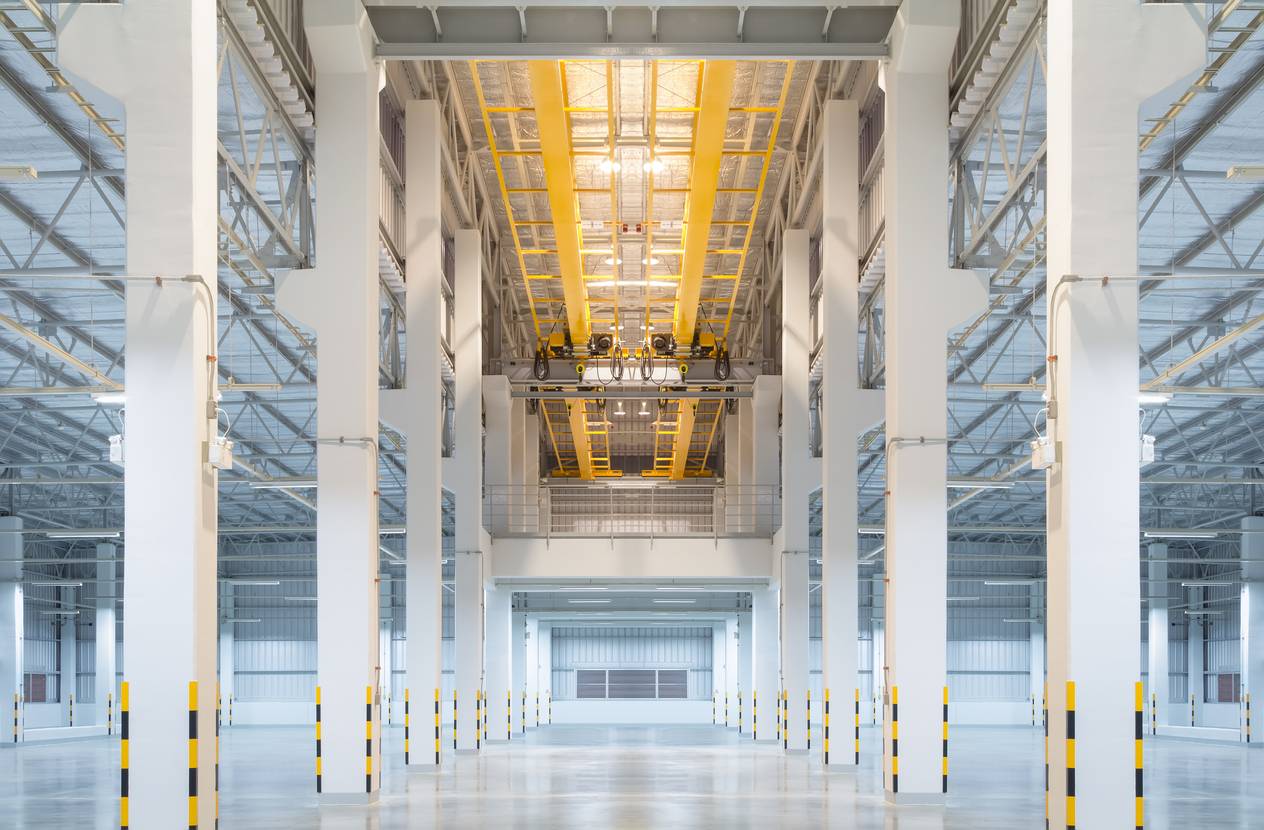

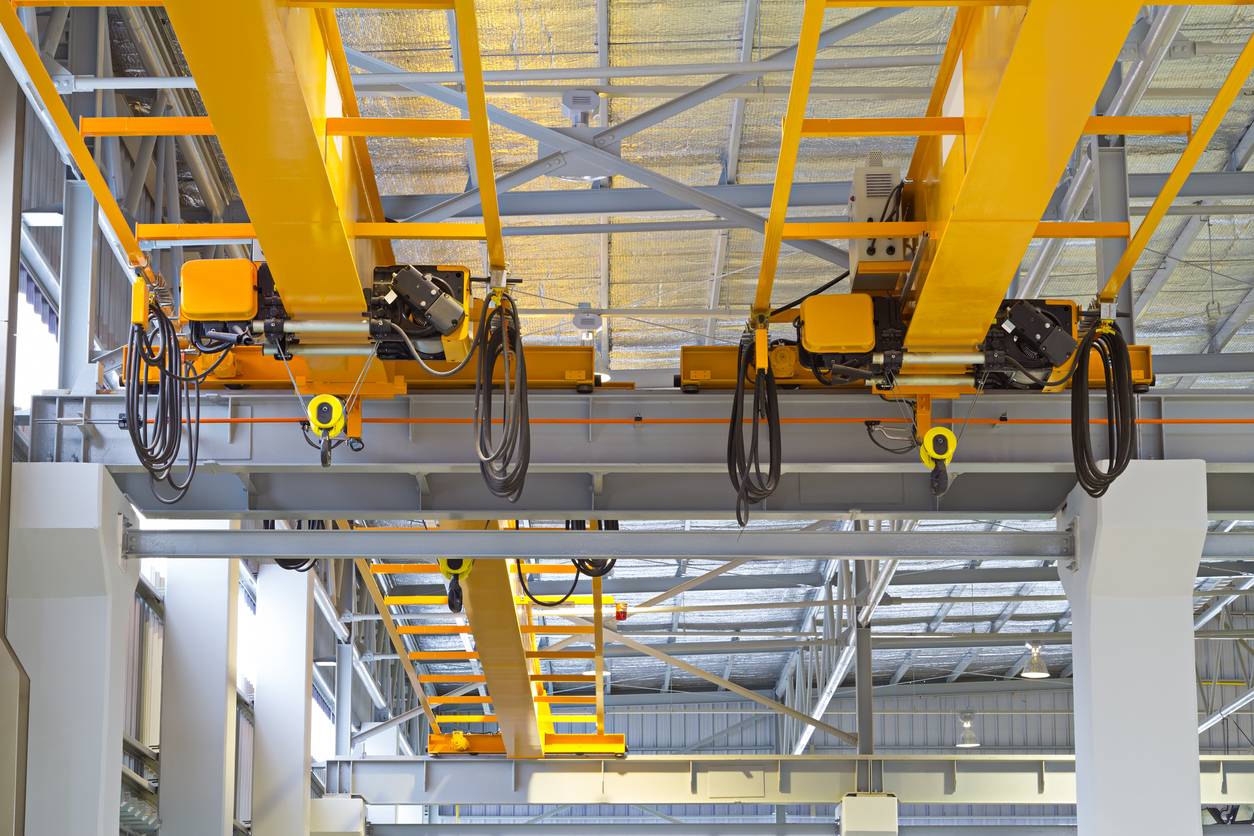

Le choix entre monorail et double poutre change radicalement la conception du chemin. Un monorail suspendu repose sur une poutre unique : la section doit absorber à la fois la flexion verticale et les efforts de torsion liés à l'excentrement de la charge. Un pont roulant double poutre répartit les efforts sur deux chemins parallèles, ce qui autorise des portées plus longues et des charges plus élevées, mais impose une précision d'alignement transversal stricte entre les deux rails.

Les matériaux courants restent l'acier laminé à chaud pour les profils standards et l'acier soudé pour les caissons sur mesure. Le gabarit disponible sous charpente conditionne souvent le choix final : une hauteur libre réduite oriente vers des profils à faible hauteur d'âme, quitte à compenser par une section plus large.

La norme EN 1993-6:2007+A1:2017 (Eurocode 3, partie 6) encadre précisément la conception de ces structures. Elle impose des vérifications spécifiques de fatigue, de déformation et d'instabilité selon le profil retenu (HEA, HEB, IPE ou caisson soudé) et la classe de service de l'appareil. Le choix du profil n'est donc pas arbitraire : il résulte d'un calcul structurel conduit en combinaison avec EN 1991-3 pour l'évaluation des actions de levage. Votre bureau d'études doit intégrer ces exigences dès la phase de dimensionnement.

Comment évaluer la capacité de charge et la hauteur sous poutre ?

Les ponts roulants suspendus et les monorails industriels couvrent couramment des capacités de manutention comprises entre 125 kg et 5 tonnes pour les applications de manutention légère à moyenne (palans électriques à chaîne, petits ponts suspendus). Cette plage vous donne un premier repère pour qualifier votre besoin et orienter le dimensionnement du chemin.

La capacité de charge utile (CMU) ne suffit pas à elle seule pour dimensionner le rail. Vous devez y ajouter le poids propre du pont, celui du palan et appliquer un coefficient dynamique qui tient compte des effets d'inertie lors du démarrage et de l'arrêt. Ce coefficient, défini par les normes de calcul, peut majorer la charge statique de manière significative selon la vitesse de levée et la classe de service de l'appareil. C'est cette charge de calcul, et non la CMU seule, qui détermine la section minimale du rail et la résistance requise des fixations.

La hauteur sous poutre disponible joue un rôle tout aussi structurant. Dans une configuration suspendue, le pont occupe une partie de cette hauteur libre : vous devez déduire la hauteur du mécanisme de translation, la hauteur du palan et la course de levée pour obtenir la hauteur de levée effective. Si cette hauteur résiduelle s'avère insuffisante avec un système appuyé classique, la configuration suspendue récupère la hauteur occupée par les poutres de roulement au sol. Votre calcul de hauteur sous crochet doit donc précéder le choix du système, et non l'inverse.

Quelles contraintes de conception influencent le choix d'un rail industriel ?

Au-delà des charges et des profils, votre environnement de travail impose ses propres contraintes. La nature du bâtiment support est le premier facteur à examiner : une charpente métallique, un plancher béton ou une maçonnerie ancienne n'offrent pas les mêmes possibilités de fixation ni la même rigidité. Une charpente métallique légère peut nécessiter un renforcement local avant toute installation de chemin de roulement, sous peine de déformations excessives sous charge.

L'entraxe des fixations et la portée libre entre appuis conditionnent directement la flèche admissible du rail. Une portée trop grande entre deux points d'ancrage génère une déflexion qui perturbe le roulement et accélère l'usure des galets. Les normes de calcul fixent des limites de déformation relatives à respecter impérativement.

Voici les principaux facteurs environnementaux à intégrer dans votre analyse de conception :

• La température ambiante et les variations thermiques, qui imposent la mise en place de joints de dilatation sur les chemins de grande longueur pour éviter les contraintes de compression dans le rail.
• L'environnement corrosif (humidité, projections chimiques, poussières abrasives), qui oriente vers des traitements de surface spécifiques ou des aciers à résistance améliorée à la corrosion.

L'alignement géométrique du chemin mérite une attention particulière. Un défaut de rectitude horizontal ou vertical se traduit par des efforts latéraux sur les galets, une usure asymétrique du rail et, à terme, un risque de déraillement. La mise en œuvre doit prévoir des réglages fins et un contrôle métrique après installation, avant toute mise en service.

Quels sont les avantages d'un pont roulant bien ancré sur des poutres adaptées ?

Une installation correctement dimensionnée offre des bénéfices concrets et mesurables sur toute la durée de vie de votre équipement. La sécurité des opérateurs est le premier gain : un chemin de roulement rigide, bien aligné et correctement fixé élimine les risques de déraillement, de vibrations anormales et de rupture de fixation sous charge dynamique. Vous réduisez ainsi l'exposition de vos équipes aux situations dangereuses liées à un matériel défaillant.

La longévité du matériel suit directement. Des rails et des poutres correctement dimensionnés absorbent les cycles de charge sans déformation progressive. Les galets, les roues de translation et les mécanismes du pont s'usent de façon homogène et prévisible, ce qui facilite la planification des maintenances préventives et réduit les arrêts non programmés.

Sur le plan opérationnel, un pont roulant suspendu bien ancré offre une fluidité de déplacement qui optimise les cadences de manutention. Vos flux de production ou de logistique gagnent en régularité, sans les micro-arrêts liés à un roulement saccadé ou à des interventions correctives fréquentes.

La conformité réglementaire constitue un avantage souvent sous-estimé. Un dossier technique complet, appuyé sur les calculs Eurocode et les vérifications de mise en service, vous protège en cas de contrôle ou d'incident. Elle conditionne également la validité de votre assurance et la responsabilité de votre bureau d'études.

Pour aborder sereinement votre projet, trois réflexes s'imposent : faire vérifier la charpente existante par un bureau d'études structure avant tout engagement, définir précisément vos besoins en CMU et en hauteur de levée, et vous appuyer sur un fournisseur spécialisé capable de vous proposer des profils conformes aux exigences normatives. La qualité de votre chemin de roulement se joue autant dans la phase de conception que dans le choix des matériaux.

Sources :

1. EN 1993-6:2007+A1:2017 – Eurocode 3 : Calcul des structures en acier – Partie 6 : Chemins de roulement - CEN / CTICM (formation EN 1993-6, 2024), 2017. https://www.cticm.com/formations/en-1993-6-chemins-de-roulement-pour-ponts-roulants-et-monorails/
2. ED 6105 – Ponts roulants - INRS, 2013. https://www.inrs.fr/dam/inrs/CataloguePapier/ED/TI-ED-6105.pdf
